基于风险检测（RBI）技术应用

　　一.Background

　　本文阐述如何使用ReliaSoft  RBI软件执行基于风险的检查分析。在本例中，您将分析2009年3月13日安装的反应釜，计划的更换日期为2026年3月13日。反应釜运行期间常存在稀释腐蚀和胺开裂。该化工产线中反应釜含有15吨液氨，上游连接的设备中又含有35吨液氨。管理层估计，由于反应釜停工造成的生产损失为每天10万美元。可接受的安全风险为2500平方米，可接受的财务风险为300万美元。必须确定反应釜是否需要在计划的更换日期之前进行进一步的检查。图1为反应釜压力容器。

图1 反应釜压力容器

　　二.Experiment Data

　　●反应釜位于匈牙利布达佩斯。

　　●气候温和，大气温度为25°C。

　　●结构材料为碳钢，无包层、衬里或绝缘层。

　　●标准工作温度为-20°C，标准工作压力为1.0 MPa。

　　●部件于2009年3月13日安装，计划于2026年3月13日更换。

　　●反应器直径为2 m。

　　●根据规范要求最小壁厚为5 mm，而规范规定的腐蚀裕量为25 mm。

　　●可能的损坏因素是一般的稀化腐蚀和SCC-胺开裂。

　　●在线监测系统使用电阻探针；但是，API 581中未规定腐蚀机理。

　　●已进行了三次壁厚测量，最后一次测量于2016年3月13日进行。

　　●上一次胺裂解检查于2016年1月5日进行，结果发现反应器暴露在贫胺（未知类型）中，并发现一些轻微的内部开裂。

　　●部件未消除应力或伴热，且在上次检查期间未蒸出。

　　●根据API 581，所有之前的检查都被认为效果不佳。

　　●最后测量的壁厚为20 mm，估计腐蚀速率为1.0 mm/年。

　　●平均而言，反应器含有15吨液氨，上游连接的设备含有另外35吨液氨。

　　●检测系统使用监测器检测反应釜外部是否存在流体。隔离系统的设计允许操作员从控制室关闭系统。

　　●工艺流体为纯氨。

　　●消防系统是一个带有监视器的雨淋灭火系统。

　　●机组周围的人员密度估计约为每100平方米1人。

　　●设备成本估计约为每100平方米500000美元。

　　●管理层估计，由于反应釜停机造成的生产损失为每天10万美元。

　　●人员受伤的成本估计为100000美元，而没有与氨相关的实际环境清理成本。

　　●可接受的安全风险为2500平方米，可接受的财务风险为300万美元。

　　三.Analysis

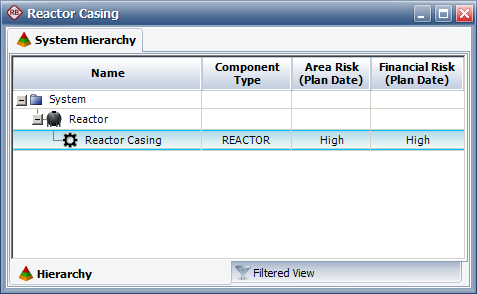

　　●创建系统层级

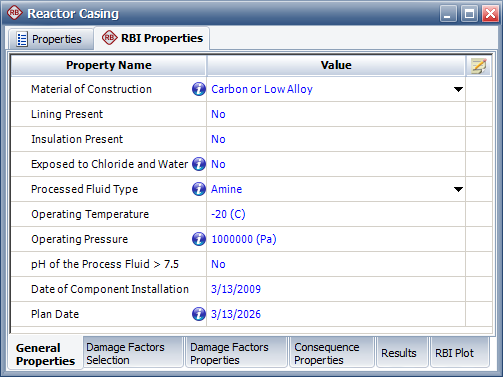

　　●输入一般属性

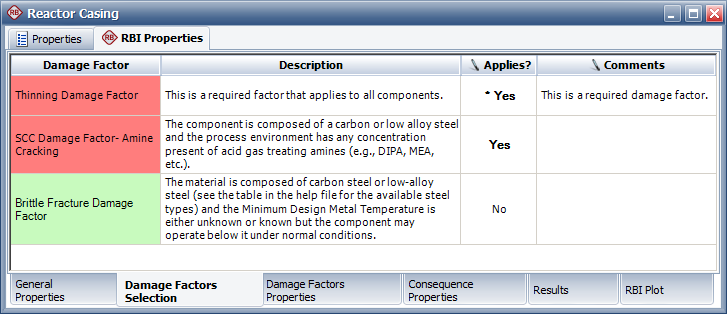

　　●选择与反应釜相关的损伤因子

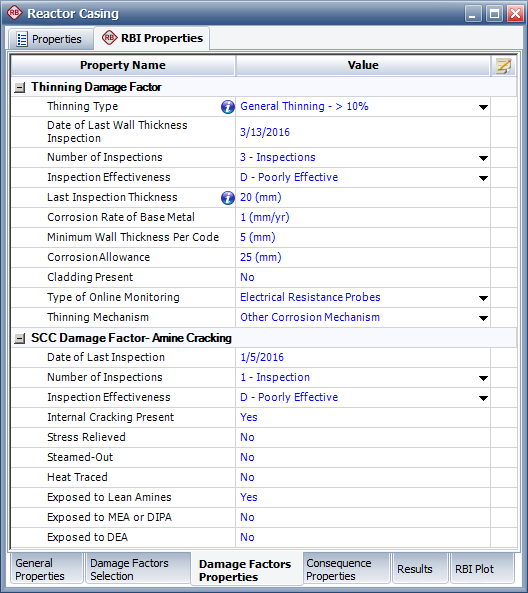

　　●输入损伤因子值

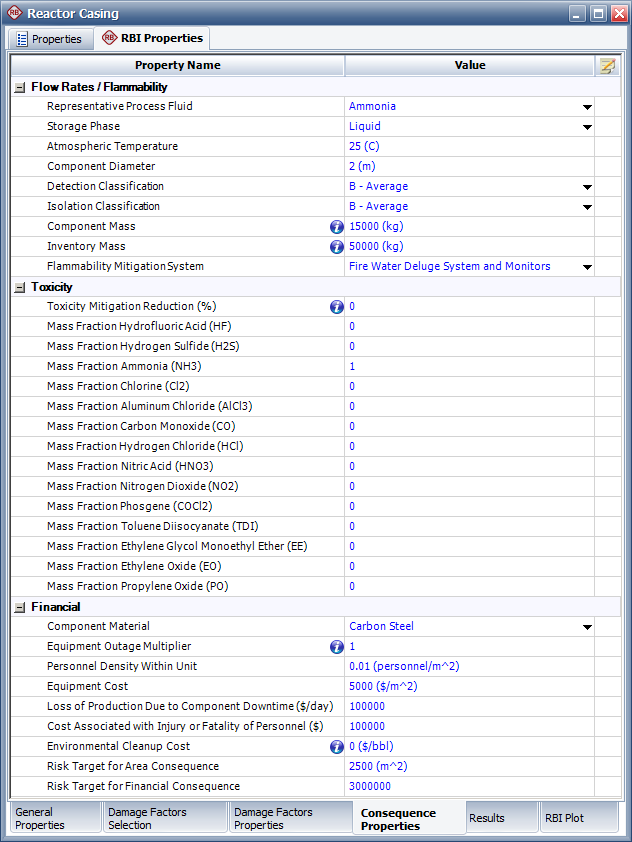

　　●输入后果属性

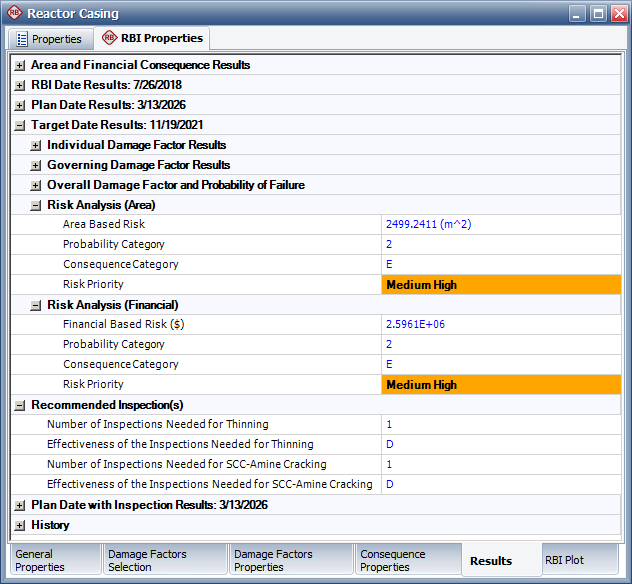

　　●计算结果

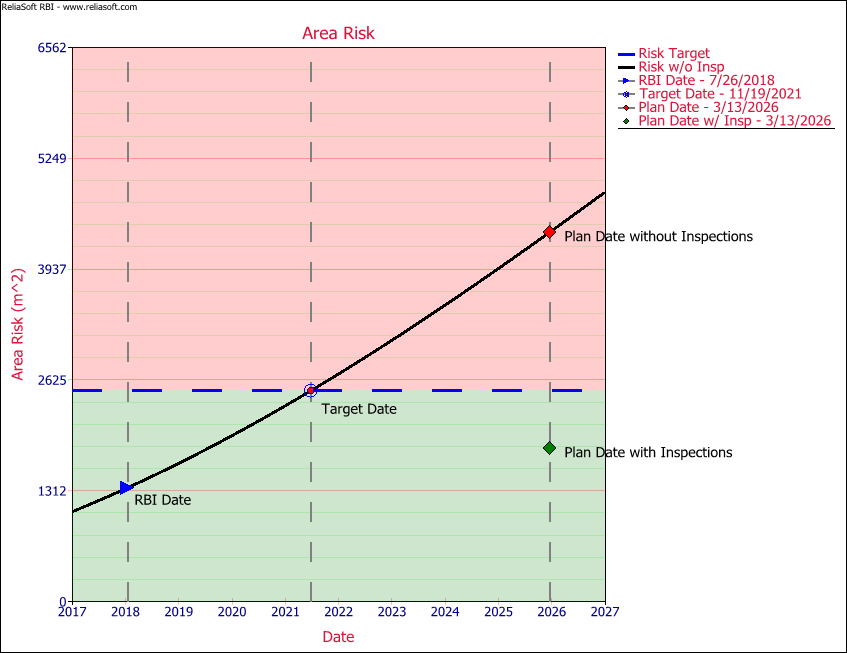

　　如上所示，面积风险超过2021年11月19日的风险目标。并且，如“建议的检查”节点中所示，在该日期必须执行两项检查：一项是针对稀释损坏，另一项是针对胺液开裂损坏。所实施的检查必须至少是低效的（“D”级检查）。如果检查没有发现任何异常情况（即发现一切都与当前预测的一样），那么在反应釜即将更换时，潜在风险将降低到可接受的水平。（图形显示结果如下）

　　四.Discussion

　　根据分析，反应釜需要在计划的更换日期之前进行额外的检查，如果检测采用D级检查，并且没有发现任何异常情况，那么区域和财务风险指标可维持现状。
