深度解读 | 国标中的高加速寿命测试（HALT）振动步进试验

　　在产品可靠性验证的征途中，高加速寿命试验（HALT）犹如一把锋利的“探伤刀”，能快速暴露产品的潜在缺陷和薄弱环节。而其中的振动步进试验，更是模拟严苛振动环境、探寻产品振动耐受极限的关键手段。理解并遵循标准进行试验，是确保结果准确、有效提升产品可靠性的基石。今天，我们就来深入解读国标《GBT 29309-2012》中的振动步进试验，并探讨如何选择高效可靠的设备来执行这一重要试验。

　　振动步进试验步骤

　　《GBT 29309-2012》国家标准为振动步进试验提供了规范化的操作流程和关键要求，确保试验的科学性和可比性。其核心步骤可概括为：

　　第一步：设定起点与步长

　　起点：标准推荐从相对温和的 5gRMS ~ 10gRMS 振动量级开始。这有助于避免因初始应力过大导致非典型失效，并能更准确地捕捉产品的初始响应。

　　步长：推荐步进值为 5gRMS。这是一个经验值，旨在平衡试验效率和精度。当然，标准也允许根据产品特性和相关规范进行调整（如更敏感的精密器件可能采用更小的步长）。

　　第二步：振动-检测”循环

　　耐久振动：在每个选定的振动量级下，首先进行 至少10分钟 的持续振动（或按规范确定）。这段时间用于模拟产品在该振动环境下的持续工作状态，积累疲劳效应。

　　性能检测：关键一步！ 紧接着，在振动持续进行的状态下，对产品进行全面的性能测试。这模拟了产品在实际振动环境中“边工作边承受应力”的真实场景，能最有效地暴露因振动引发的功能异常或性能退化。注意该量级下的总振动时间必须覆盖耐久振动和完成一次完整性能测试所需的时间。

　　第三步：量级提升

　　完成一个量级的“振动-检测”循环后，按设定的步长（如5gRMS）增加振动量级。

　　第四步：探寻“工作极限”

　　重复步骤2和3（振动-检测-升级），持续进行。当产品在某个振动量级下首次出现可检测的性能退化或功能异常（但未完全失效）时，即认为达到了产品的振动工作极限。这是产品在振动环境下能“带病工作”的边界。

　　第五步：冲击“破坏极限”

　　继续提升振动量级并重复循环，直至产品发生完全失效或功能丧失，此时达到的振动量级即为振动破坏极限。这代表了产品在振动应力下的最终崩溃点。

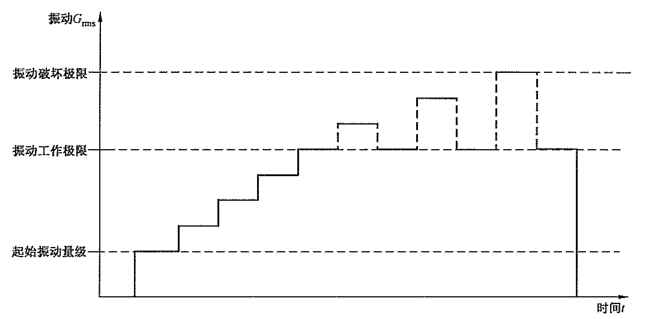

振动步进曲线示意图

　　※试验终止条件：当振动量级达到预期目标值（如产品规范、客户要求或设计目标中规定的振动等级）且产品表现正常时，试验可提前终止。

　　注意事项

　　警惕“疲劳累积”，效率至上

　　耐久时间不宜过长：过长的单级振动时间可能导致非目标区域的过度疲劳累积，掩盖了真实的薄弱点，甚至引发非典型失效。标准推荐的10分钟是一个平衡点。

　　性能测试要“快准稳”：性能测试必须在振动持续状态下进行，且要求连贯、高效。测试时间过长或中断振动进行测试，都会破坏试验的真实性和有效性。这要求测试设备和流程必须高度优化。

　　巧用“缺陷回波检测”

　　标准建议，在必要时（如某个高量级试验后，或每个量级结束后），可短暂施加一个低量级（如 (5±3)gRMS） 的振动（不超过5分钟）。

　　目的：高量级振动有时会将缺陷“压实”或暂时“掩盖”。低量级的“回波”振动如同一次温和的“叩击”，可能让那些在高强度下未被发现的间歇性故障或松动问题（如虚焊点、接触不良）重新暴露出来，避免漏检。

　　保护“脆弱环节”，着眼全局

　　对于已知对振动特别敏感的元器件（如大型陶瓷电容、特定连接器、机械结构件），标准允许并建议采取振动应力隔离措施（如使用专用夹具、局部阻尼材料、软连接等）。

　　目的：防止这些部件在远低于产品整体极限的振动量级下就过早失效，从而干扰甚至中断整个步进试验的进程，使我们无法准确找到产品整体的真实极限。

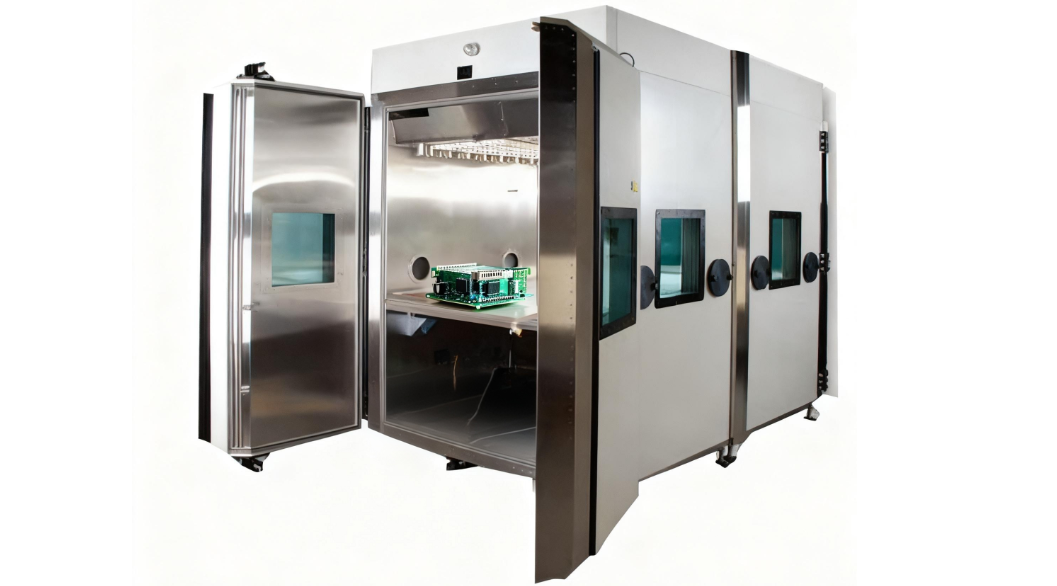

　　Qualmark 多轴振动系统——重构试验效率

　　核心利器：xLF2 三轴六自由度随机振动台

　　多轴同步，效率倍增：不同于传统的单轴台需要多次换向，xLF2能同时在X, Y, Z三个方向及绕其旋转的方向（共六个自由度）施加振动。这完美契合了现实中产品遭受的多方向复合振动环境，显著缩短寻找工作极限和破坏极限的时间，大幅提升HALT效率。

　　革命性 PSD 管理：Qualmark 创新性地引入了 PSD 管理概念。这不仅仅是控制总gRMS值，更是精确控制整个频率范围内（1-10000Hz）的功率谱密度分布。它能：

　　提升稳定性：即使在极高的gRMS值下，也能保持PSD形状的稳定，避免因PSD偏移导致能量分布不均，影响试验的准确性和可比性。

　　确保一致性：保证不同量级、不同批次试验中，相同gRMS值对应的振动能量谱高度一致。

　　灵活调整：可方便地对PSD曲线进行微调，以精确匹配特定的试验规范或探索不同的失效模式。

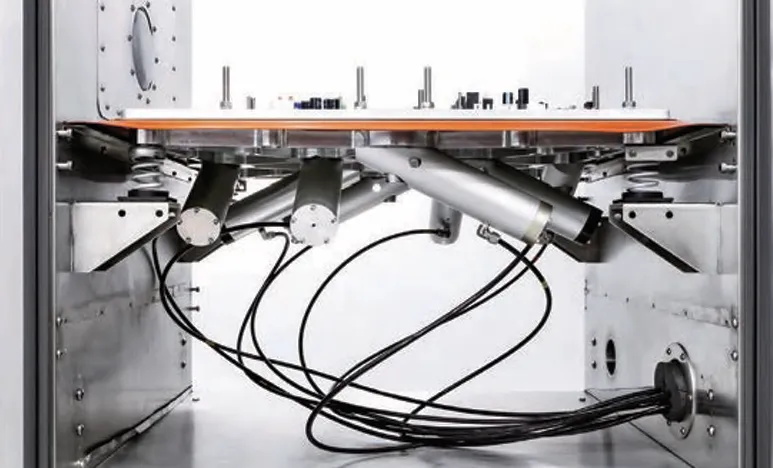

　　动力之源：独特气锤技术

　　宽频高能：振动台下方由三种不同频率特性的气锤协同驱动，能在1Hz 到 10000Hz 的超宽频率范围内，提供高 gRMS 值的振动能量输出，轻松满足国标要求的量级提升需求。

　　纯净振动，避免谐波：气锤的直接冲击方式能有效避免传统电动或液压振动台常见的谐波失真问题，提供更“干净”的振动激励，确保试验结果真实反映产品对目标振动环境的响应，而非台体自身干扰。

　　总结

　　遵循标准进行振动步进试验，是科学评估产品振动耐受能力、加速暴露潜在缺陷的必经之路。理解标准细节，规避常见误区，并选择像Qualmark多轴振动系统这样性能卓越、符合标准的精神且能有效应对挑战的设备，将事半功倍。Qualmark致力于为您的可靠性加速测试提供最强劲、最稳定、最智能的动力。选择Qualmark，让我们助您在产品可靠性的极限探索之旅中，步步为营，精准制胜！
