高加速应力试验（HAST）技术规范与应用
Date: July 10,2025
高加速应力试验（HAST） 作为潮湿环境可靠性验证的核心手段，严格遵循 JESD22-A110标准，通过极端温湿度与偏压应力的协同作用，快速激发器件内部的离子迁移、电化学腐蚀等失效机制，实现老化进程的指数级加速。该技术已成为多领域关键器件的可靠性验证标杆。
定义与标准
高加速应力试验（HAST）是电子器件在高温、高湿、偏压协同应力下进行加速老化的关键可靠性测试方法。该试验严格遵循 JESD22-A110标准，通过加速内部离子迁移、电化学腐蚀等失效机制，显著缩短湿热环境下的寿命验证周期。
核心应用领域
IC半导体：芯片封装可靠性、晶圆级耐湿性验证
光伏组件：背板材料老化、接线盒耐湿热性能
高密度线路板：PCB层压结构、导电阳极丝（CAF）防护
磁性元件：电感/变压器绝缘涂层退化
高分子材料：灌封胶/密封胶湿热失效分析
试验条件与执行规范

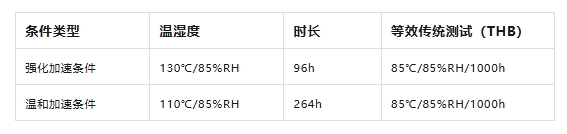

1. AEC-Q100标准条件
2. 关键执行流程
预处理要求：器件需进行标准预处理（如MSL等级处理）
测试时效性：试验结束后48小时内完成电参数测试；中途读点器件需在96小时内完成测试；密封防潮袋保存的器件可延长至144小时内。
偏置电压模式选择与优化策略
1. 偏置设计三原则
① 最小化器件功耗；
② 优先采用引脚交替偏置方案（降低局部电迁移风险）；
③ 分散金属层电势差（避免＞5V压差聚集）。

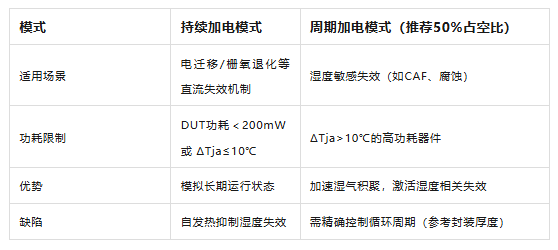

2. 两种工作模式对比

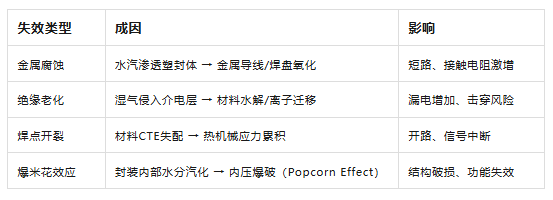

典型失效机制与防护重点
HAST试验通过极限应力加速（温湿度+偏压+时序控制），实现千小时级传统试验等效压缩至百小时内，置信度高达95%。该技术已成为车规芯片（AEC-Q100）、光伏组件（IEC 61215）等高可靠性领域准入认证的核心工具，为电子器件的湿热环境耐久性提供科学判据。
※部分内容来源于：SGS微电子服务
